기능 및 차이점
고객과 신뢰를 최우선으로 여기며 지속 가능한 성장을 추구합니다
공기를 바꾸는 순환의 기준
사계절을 움직이는 SK FAN

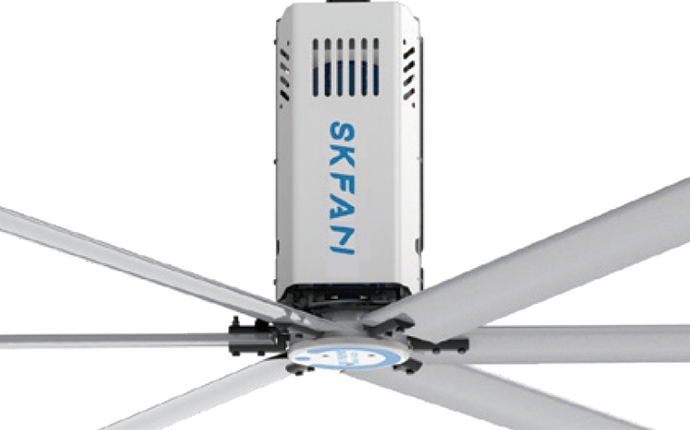

SK FAN은 대용량 공기를 저속으로 순환시키며 360도 공기 흐름을 만들어내는 HVLS 시스템입니다.
SK FAN은 많은 양의 공기를 부드럽게 이동시키며 바닥에서 벽면, 천장까지 이어지는 순환 구조를 형성합니다. 이 과정에서 공기는 다시 팬으로 되돌아오며 공간 전체에 고르게 퍼지는 흐름을 만들어냅니다.
HVLS 기반 설계로 냉·난방 에너지 비용을 최대 30% 절감하고, 기존 대비 효율적인 에너지 운영이 가능합니다.
균일한 공기 흐름으로 습기·결로를 줄이고 설비를 보호하며, 넓은 공간에서도 쾌적한 환경 유지 효과를 높입니다.
대용량 공기를 균일하게 순환시켜 공기 질을 개선하고, 쾌적한 환경 조성과 업무 효율 향상에 기여합니다.
계절별 공기 순환을 통해 냉·난방 에너지 사용을 줄이고, 전기료 절감과 함께 생산성 향상에도 기여합니다.
SKFAN 일반 선풍기와 전력 비교 분석
| 항목 | SKFAN | 공장용 선풍기 |
|---|---|---|
| 제품 이미지 |
|
|
| 대수 | 1대 | 50대 |
| 소비전력 | 1.5kw | 0.36kw × 50대 |
| 사용시간 | 8시간 | 8시간 |
| 전기요금 | 98원/KWH | 98원/KWH |
| 1일 요금 | 1,170원 | 14,112원 |
| 월 요금 (20일 기준) | 23,520원 | 282,240원 |
냉·난방 맞춤 공기 순환
공기 흐름을 제어해 계절별 온도 편차를 줄이고
냉·난방 효율을 높이는 기술
공기 순환 · 쾌적한 환경
대형 팬을 통한 강력한 공기 흐름으로
정체된 실내 공기를 순환시키는 기술
에너지 절약 시스템
저전력 설계를 기반으로 대공간에서도
효율적인 에너지 운영이 가능한 기술

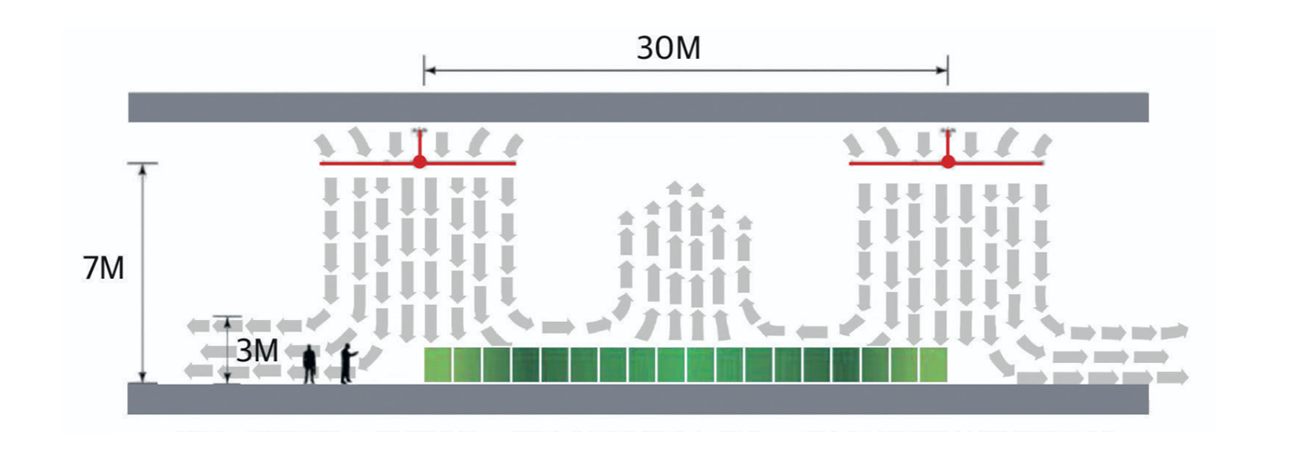

공기의 흐름도
비고 : 에어포일 높이 바닥 7m, 윈드 스트레이트 높이 3m, 테스트 지점에서 바닥까지 1.5m
상대습도가 미치는 영향
| 습도 범위 | ||||||
| 상대습도 | 30% | 40% | 50% | 60% | 70% | 80% |
| 팬 운전시 | 27% | 35% | 43% | 50% | 58% | 65% |
| 습도 감소치 | 3% | 5% | 7% | 10% | 12% | 15% |
| 습도 감소값 | 10.00% | 12.5% | 14.00% | 16.67% | 17.14% | 18.75% |

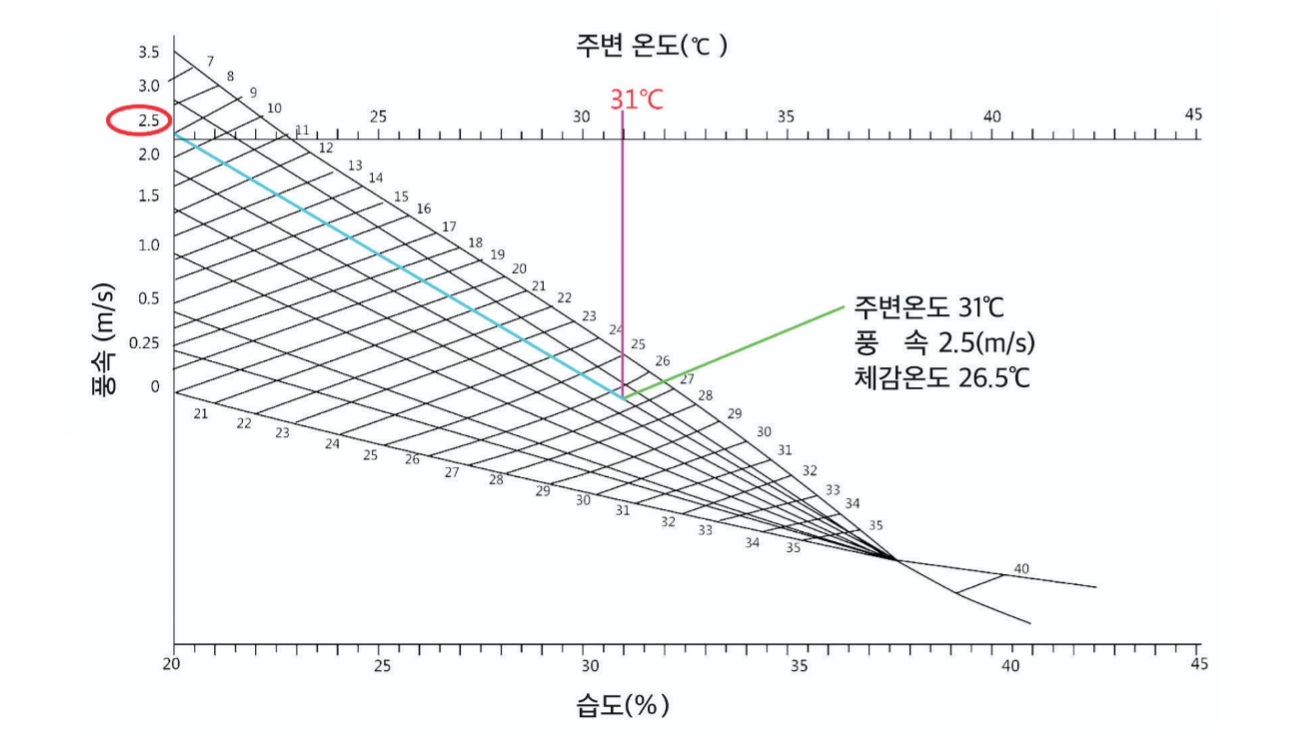

인체가 느끼는 체감온도 변화
정밀하게 설계된 공기 시스템
기술특허 제품의 디테일

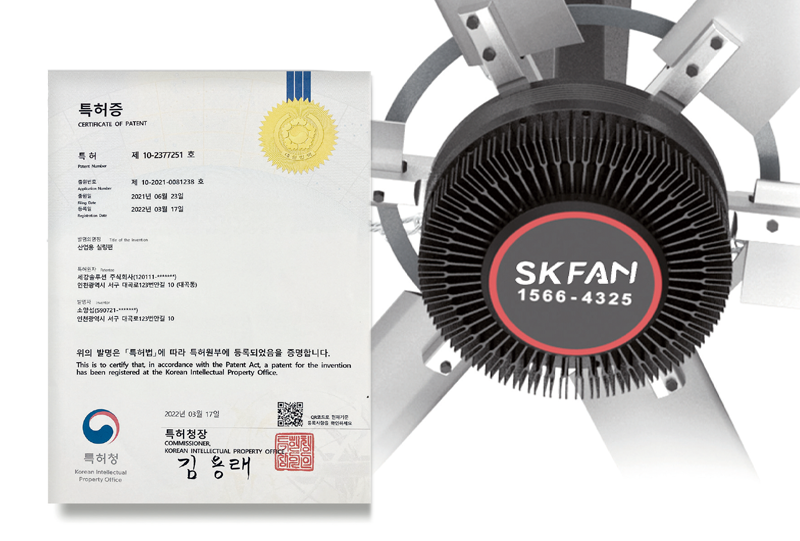

SK FAN은 특허 기반의 HUB CLAMP 구조와 보완 설계를 적용한 HVLS 시스템으로, 대형 공간에서도 흔들림 없이 안정적인 공기 흐름을 구현합니다.
SK FAN은 블레이드와 허브를 정밀하게 결합하는 구조를 통해 진동과 풀림을 최소화하고, 이중 보완 결합 설계로 장시간 운전 환경에서도 높은 내구성과 안전성을 유지합니다.
HUB CLAMP Wing

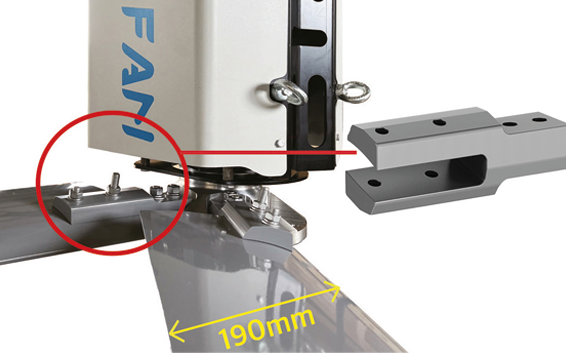

제품디테일 1 · HUB CLAMP WING

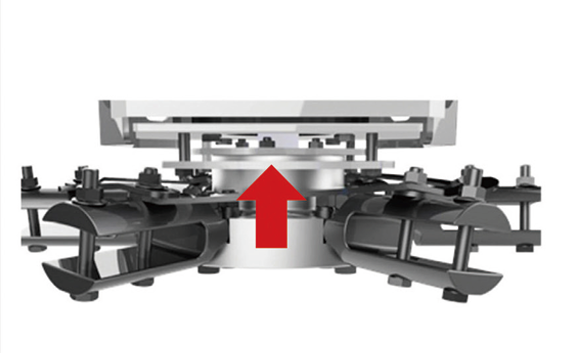

제품디테일 2 · 보완구조

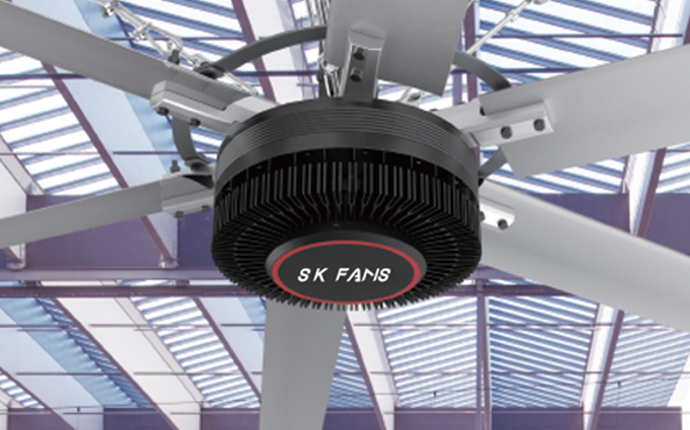

SKFAN의 HUB CLAMP WING 구조는 특허 기술이 적용된 블레이드 결합 시스템으로, 팬 블레이드와 허브를 안정적으로 고정하여 구동 시 발생하는 하중을 균일하게 분산시킵니다. 날개 너비 190mm에 에어포일 날개 구조와 결합된 클램프 방식은 진동과 풀림 현상을 효과적으로 억제하며, 장시간 운전 환경에서도 높은 강성과 안정성을 유지합니다.
SKFAN은 단일 고정 구조가 아닌 다중 보완 결합 구조를 적용하여 이중·삼중 안전 설계를 구현했습니다.
엄격한 기준을 충족한 설계를 바탕으로 안정적인 성능을 제공합니다. 검증된 안전성을 기반으로 미국과 일본을 포함한 해외 6개국에 지속적으로 수출·납품되고 있습니다.
전 방향으로 확산되는 송풍 구조로 부드러운 바람을 형성하고,
공간 전체에 균일한 공기 순환을 제공합니다.

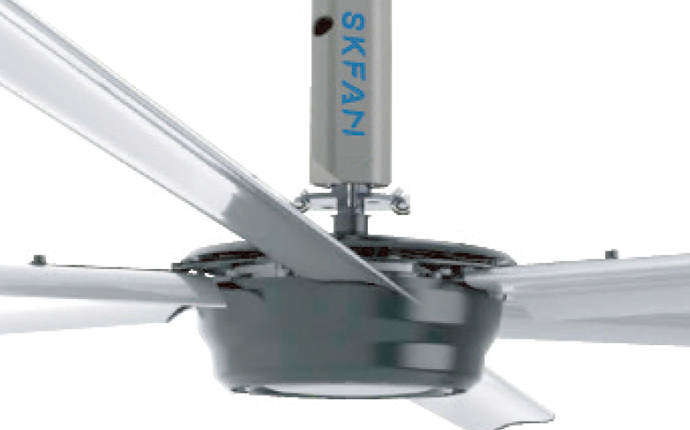

특허 에어포일 날개와 허브 클램프, 190mm 날개 및 이중 보강 구조로
안정성과 공기 이동 효율을 확보했습니다.
독일 Nord 모터와 Danfoss 인버터, Schneider 전기 시스템을 적용해
저소음·고내구성과 안정적인 제어 성능을 구현했습니다.
전국 43개 서비스 네트워크와 전용 장비를 기반으로
신속하고 안정적인 유지관리 서비스를 제공합니다.
LTE-IoT 기반 무선 원격 제어와 Cloud 시스템으로
실시간 모니터링 및 통합 관리가 가능합니다.
공기를 움직이기 전
안전부터 완성한 SK FAN
SK FAN은 보이지 않는 내부 구조까지 다중 안전 설계로 완성도를 높였습니다

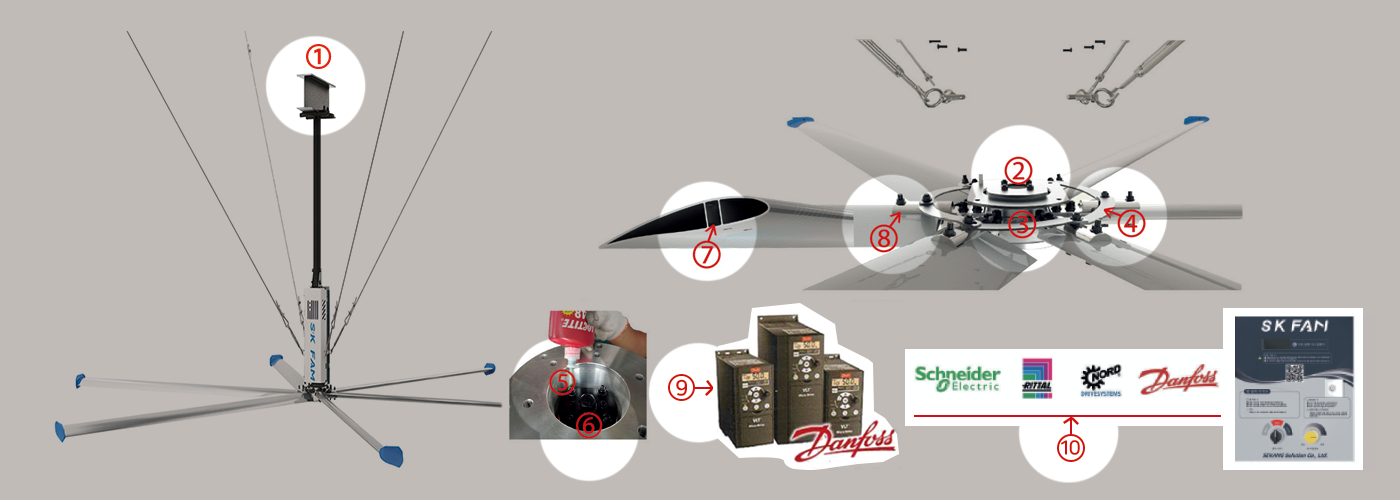

와이어 로프, 낙하 방지 구조, 고강도 고정장치까지 10가지 안전 설계를 통해 구조적 안정성을 확보했습니다. 정밀 제어 시스템과 검증된 부품 적용으로 장시간 운전에도 안정적인 성능을 유지합니다.

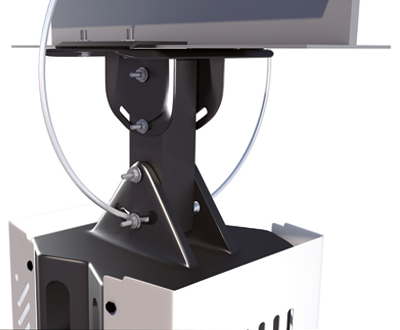

상하부 및 상판 본체 안전 와이어 로프
크고 작은 안전 디스크 (훨 허브 낙하 방지 디스크)
휠 허브 낙하 방지 샤프트 잠금 어셈블리
i형 안전구조 블레이드 낙하 방지 링
최대 강도가 12.9의 고정장치 (Fastener)
고정장치 트러블 방지 락타이트
디자인을 강화하기 위해 팬 블레이드 내부에 두 개의 리브
고압단조의 외부 클램프식 플러그인
VFD 인버터 제어 시스템: 자동 경보 및 작동 정지
팬의 주요 구성 요소는 세계 최고의 브랜드인 Schneider, Rittal, Nord, Daffos 사용
